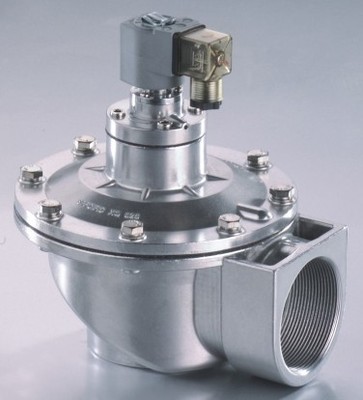

直角式脉冲阀构造与工作原理。直角式脉冲阀的特征是阀的空气进出口管呈90度直角。阀内的膜片把脉冲阀分成前、后两个气室,当接通压缩空气时,压缩空气通过节流孔进入后气室，此时气室压力将膜片紧贴阀的输出口，脉冲阀处于关闭状态。脉冲控制仪的电信号使电磁脉冲阀的衔铁移动，阀后气室放气孔打开，后气室声带失压，膜片后移，压缩空气能过阀输出口喷吹，脉冲阀处于开启状态。压缩空气瞬间从阀内喷出，形成喷吹气流。
TMF-Z(DMF-Z)直角式电磁脉冲阀技术参数如下：适应环境：温度-1055℃；相对于湿度不大于85%。
脉冲阀的分类： 1.直角式：脉冲阀的阀体其出口和进口为直角，是一种通过电信号进行控制的膜片阀。 2.直通式：脉冲阀的阀体其出口和进口为平角，也是通过电信号进行控制。 3.淹没式：气包当中不包括脉冲阀的阀体的进气口，通过电信号进行控制。
