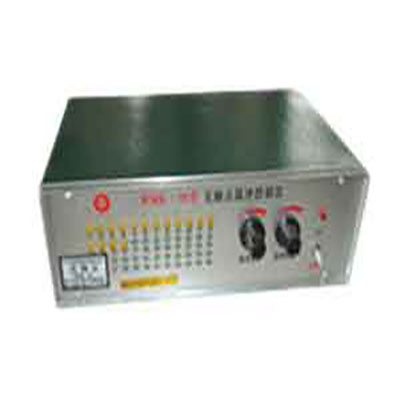

WMK-20型无触点脉冲控制仪基本知识：
一、主要技术指标 1．脉冲间隔：0.8秒-30秒 2．脉冲宽度：0.01秒-0.5秒 3．使用温度：-20℃-45℃ 4．电源电压：220V 50HZ ±20% 5．输出电压：24V 36V 110V 220V 6．整机功耗：≤40W 7．外型尺寸：100×200×300mm 8．重 量：约3kg
二、维修和注意事项 1．接头严禁虚焊和接触不良，单机输出线只能供单机使用，切不可互相连接。 2． 换保险管不能大于2A，严禁用导线或其它导电物代替保险管。 3．电磁阀和连接导线不应出现短路、漏电现象，要经常检查对地电阻大于2兆欧。 4．配接电磁阀或检修仪器故障时，请关掉电源，以免发生事故。
三、使用 1．将带输出线的矩型插头插入机箱后部插孔内，输出线的一端分别与电磁阀的一端相连接，电磁阀的另一端接在公共线上，公共线一般排在 后，导线颜色为红色。 2．将电源插头插入220V交流电源。 3．打开电源开关指标灯应亮。 4．调节脉冲间隔和脉冲宽度旋钮达适当为止。
